光伏支架連接件沖壓技術(shù)規(guī)范
信息來源：www.xwy168.com.cn 發(fā)布時(shí)間：2025.05.04
光伏支架連接件沖壓技術(shù)規(guī)范
一、材料要求
1. 基材選用Q235B、Q345B等碳素結(jié)構(gòu)鋼或鋁合金，厚度公差±0.1mm；
2. 材料表面應(yīng)無劃痕、氧化皮及明顯缺陷，抗拉強(qiáng)度≥400MPa；
3. 鍍鋅層需滿足GB/T 13912標(biāo)準(zhǔn)，雙面鍍鋅量≥60g/m2。
二、沖壓工藝規(guī)范

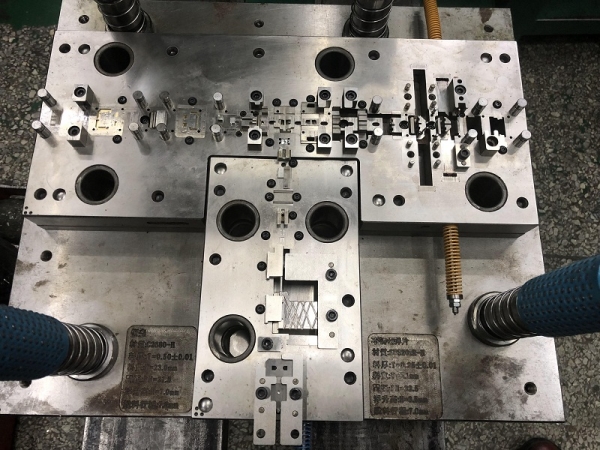

1. 模具要求
- 采用Cr12MoV合金鋼模具，硬度58-62HRC
- 沖裁間隙控制在材料厚度的6%-8%
- 模具壽命≥50萬次
2. 沖壓工序
- 落料精度±0.15mm，毛刺高度≤0.05mm
- 沖孔定位誤差≤±0.2mm，孔徑公差±0.1mm
- 折彎角度誤差±1°，R角半徑≥2倍料厚
- 成型后平面度≤0.5mm/300mm
三、質(zhì)量控制
1. 尺寸檢測：使用三坐標(biāo)測量儀抽檢，關(guān)鍵尺寸全檢；
2. 表面質(zhì)量：目視檢查無裂紋、壓痕，鍍鋅層附著力劃格試驗(yàn)合格；
3. 力學(xué)性能：抽樣進(jìn)行鹽霧試驗(yàn)（1000h無紅銹）、抗拉試驗(yàn)（≥設(shè)計(jì)值120%）；
4. 裝配驗(yàn)證：與支架系統(tǒng)試裝，配合間隙≤1mm。
四、包裝儲(chǔ)運(yùn)
1. 防銹油涂覆后PE膜真空包裝；
2. 紙箱承重≥50kg，內(nèi)襯EPE緩沖材料；
3. 存儲(chǔ)環(huán)境濕度≤60%，避免酸堿腐蝕。
（注：本規(guī)范涵蓋材料選擇、工藝參數(shù)、質(zhì)量檢測等環(huán)節(jié)，適用于光伏支架連接件的批量沖壓生產(chǎn)，可根據(jù)具體產(chǎn)品結(jié)構(gòu)調(diào)整工藝參數(shù)。）
